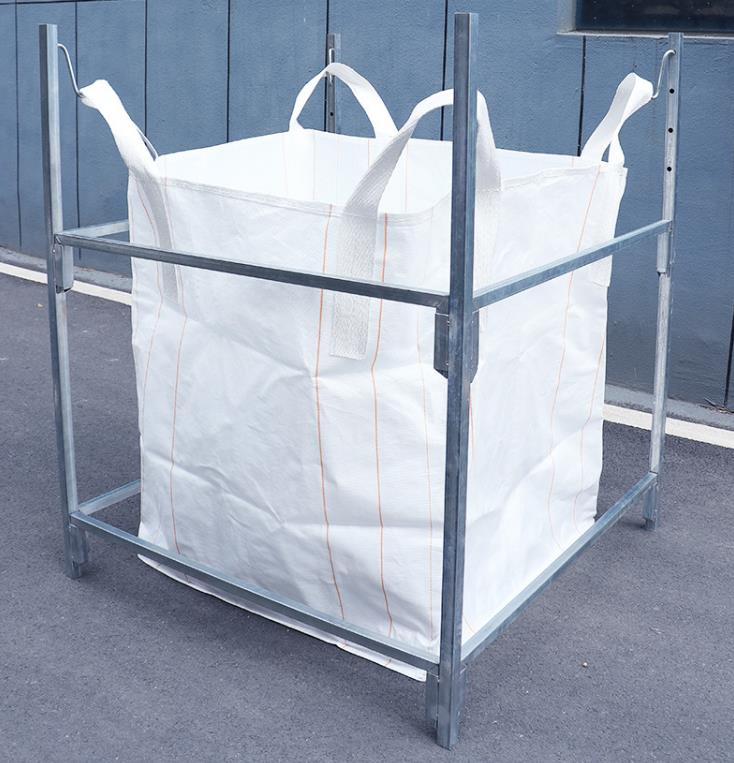

吨包袋支架（FIBC Bulk Bag Holder）是配合柔性集装吨包使用的工装支架，广泛用于粉体原料、颗粒物料、再生料、

有机肥、砂石等物料的灌装、暂存与叉车转运。不同于固定式料仓，它具备可循环使用、拆装灵活、适配叉车作业的

特点，属于钣金管材类工业工装，其结构合理性直接决定使用安全与使用寿命。

 一、核心结构设计逻辑

常规标准款由方形底框、四根立柱、上部挂勾、底部叉车通道**四部分组成，多采用矩形镀锌管材焊接成型。

1. 底框：承担吨包满载后的全部静载荷，设计重点是抗弯，管材规格根据额定承载选型，常规 1 吨级支架多用

40×40mm 方管；重载款升级至 50×50mm。底框预留叉车叉孔，保证叉车臂可顺利伸入，避免叉取时剐蹭吨包袋。

2. 立柱与挂钩：立柱为竖向承重构件，顶部弯钩用于挂住吨包四个吊耳，将吨包重量传递至框架，避免吨包袋口拉

扯变形、吊带滑脱。挂钩圆弧需要做圆角处理，杜绝尖锐棱角割伤编织吊带，这是很容易忽略的安全细节。

3. 框架内空尺寸：需要匹配主流吨包外轮廓，预留少量间隙，既保证吨包顺利放入，又不会晃动幅度过大。如果间

隙过大，满载后吨包偏载容易侧翻。

> 关键设计红线：吨包满载后重心偏高，**不建议单纯依靠挂钩悬吊承重**，合格支架应当是底部托撑 + 吊耳限位的

组合受力模式。

 二、选材与表面防腐方案

车间环境差异大，防腐方案直接决定使用寿命：

- 热镀锌：优先推荐，适合潮湿、粉尘、化肥、化工原料场景，盐雾表现优秀，户外长期使用首选；

- 静电喷塑：外观质感好，适合干燥室内车间，磕碰后涂层容易脱落；

- 刷漆：成本最低，防腐性能弱，多用于短期周转、预算极低的客户，返修率高。

管材优先选用 Q235B 碳素结构钢，焊接性好，成本可控；有强腐蚀工况可升级 304 不锈钢方案，但售价会大幅上升。

 三、焊接与装配工艺要点

1. 管材下料优先激光切割 / 圆锯定长，保证切口平整，减少毛刺；

2. 主焊缝为连续角焊缝，重点受力节点（立柱和底框连接处）必须满焊，焊后敲除焊渣；次要辅助杆件可间断焊控制变形；

3. 焊接后必须校正框架对角线，控制框架变形，对角线误差过大，会出现放袋卡滞、受力偏斜；

4. 所有尖角、焊瘤打磨倒角，防止划破吨包编织袋，减少现场破损投诉。

 四、载荷测试与使用风险提示

很多低价产品只看管材粗细，不做载荷验证，存在安全隐患。新品定型建议做满载静压测试：按额定载荷 1.25 倍做超载静置试验，

持续 2 小时，框架无永久变形、焊缝无开裂才算合格。

使用禁忌：不允许超载、不允许单侧偏载吊装；地面松软不平的场地，支架容易倾覆；挂钩仅用于限位，禁止直接用挂钩起吊整个支架。
